طبق ارزیابی‌های صورت‌گرفته در این پروژه،سازه آموزشی به دلیل عمر زیاد برای ادامه فعالیت نیاز به مقاوم‌سازی دارد.طبق درخواست کارفرما جهت افزایش طول عمر مفید سازه، عملیات ارزیابی و طراحی شروع گردید.

– طبق ارزیابی‌های صورت‌گرفته در این پروژه،برای افزایش ظرفیت خمشی و برشی در تیر سازه از الیاف و لمینت FRP استفاده می‌گردد.راهکار مقاوم‌سازی به شرح زیر است :
• با ارزیابی تیر،ناحیه کششی معلوم گردد،تا تقویت ظرفیت خمشی در راستای آن انجام گیرد.
• سطح تیر بتنی، باید از هرگونه آلودگی نظیر چربی، رنگ، گچ و… تمیز گردد.
• سطح تیر بتنی نباید دارای ناهمواری باشد،زیرا باعث جداشدگی چسب و الیاف از سطح بتن می‌گردد. برای هموار سازی سطح می‌توان از ملات ترمیمی اپوکسی استفاده نمود.
• برای جلوگیری از گسیختگی در ناحیه تیز،تمامی گوشه‌های تیز باید با شعاع حداقل 3.5 سانتی متر گرد گردد.
• قبل از مقاوم‌سازی،باید تمامی آسیب‌های سطح بتن برطرف گردد.برای این کار می‌توان از ملات ترمیمی اپوکسی استفاده کرد.

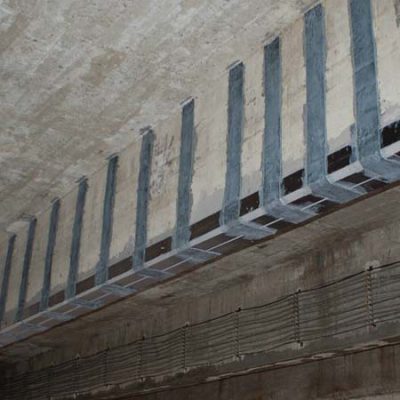

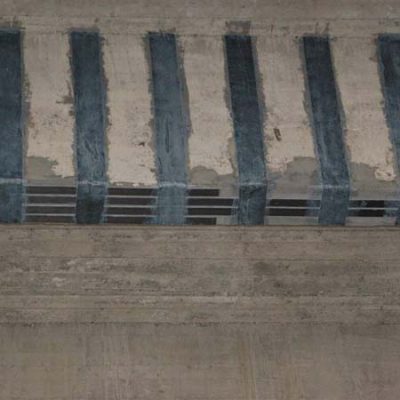

• برای مقاوم‌سازی در راستای ظرفیت خمشی تیر،لمینت‌هایFRP باید در ناحیه‌مشخص‌کششی و در وجه تحتانی تیر وموازی با راستای محور طولی تیر نصب گردد.

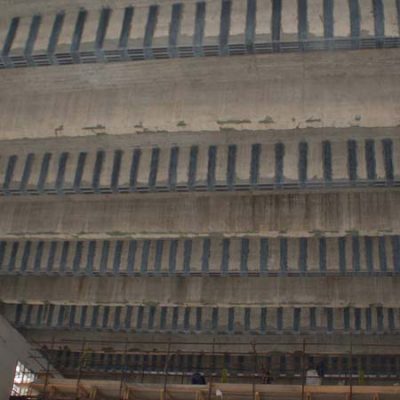

• برای مقاوم سازی در راستای ظرفیت برشی تیر، الیاف کربن تک جهته باید در نواحی انتهایی تیر به صورت U شکل و در راستای عمود بر محور طولی و به صورت ممتد نصب گردد.
• برای مهار کردن لمینت FRP در ناحیه تقویت ظرفیت خمشی تیر، می‌توان ابتدا و انتهای لمینت های FRP را با یک نوار U شکل از الیاف کربن تک جهته پوشش داد.
• برای مهار کردن الیاف کربن تک جهته در ناحیه تقویت ظرفیت برشی تیر،می‌توان ناحیه بالایی U شکل را توسط نواری طولی از الیاف کربن تک جهته در راستای محور طولی تیر پوشش داد.
• مواد چسباننده باید طبق دستورالعمل ترکیب گردد.
• توصیه می‌شود مواد چسباننده در هر مرحله از اجرا بصورت جداگانه ترکیب گردد تا ژل بدست آمده از این ترکیب بلا استفاده نگردد.
• سطح لمینت‌های FRP باید توسط محلول مخصوص و دستمال خشک تمیز گردد.
• سطح تیر بتنی باید بصورت کامل با مواد چسباننده آغشته گردد.
• الیاف کربن تک جهته و لمینت FRP باید بصورت کامل به مواد چسباننده آغشته گردد.
• بعد از نصب الیاف کربن تک جهته به سطح تیر بتنی باید حباب‌ها توسط غلتک از بین برود.
• در نهایت تست،برای اطمینان از مقاومت مورد نیاز انجام شود.
نکته: نحوه چیدمان الیاف،طریقه نصب،ترکیب مواد،تشخیص مقاوم‌سازی در جهت خمشی، برشی،خمشی و برشی و… باید توسط مهندسین طراح ارزیابی گردد.
